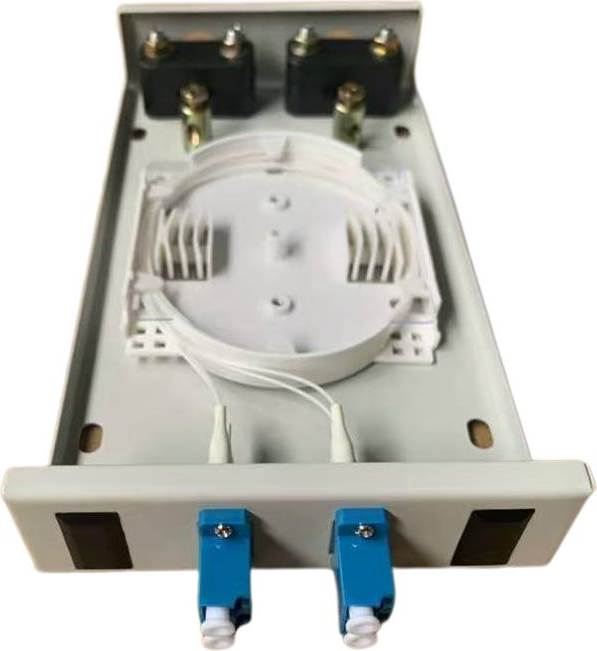

Клеммная коробка оптоволоконного кабеля 4, 8, 12 и 24 ядра LC

Клеммная коробка оптоволоконного кабеля 4, 8, 12 и 24 ядра LC

I．Приложение

Изделие можно использовать на наконечниках оптических кабелей различных типов и конструкций, диаметр которых находится в пределах лотка 18 мм.

II．Конструктивные особенности.

l Все индексы недвижимости соответствуют национальному стандарту YD/T814-1996.

l Корпус изготовлен из стального листа холодной прокатки, а поверхность выполнена методом тусклого выдувного пластика. Сильная сила сцепления, художественная и долговечная.

l Отличительная конструкция 1-2 кабельных входов и волоконно-оптических выходов 1-48 жил обеспечивает гибкость.

l Вход кабеля и выход волокна герметизированы маслостойким бутадиен-нитрильным каучуком для повышения гибкости. Пользователи могут выбирать вход и выход.

l Перекрывающийся лоток для плавления волокон и отдельный изоляционный заземляющий блок делают расположение жил, расширяя емкость и кабель-заземление гибким, удобным и безопасным.

III．Основные технические характеристики

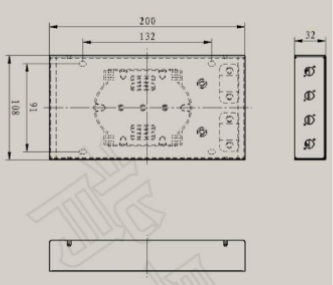

л Внешний размер: (длина×ширина×высота) 200×108×32

л Вес: 1 кг

l радиус намотки оптического волокна: ≥40 мм

l дополнительная потеря волоконного лотка: нет

Длина волокна, оставшаяся в лотке: ≥1,6 м

л емкость волокна: 8 ядер

л рабочая температура: - 400С ~ + 600С

l сопротивление боковому давлению: 500 Н

л ударопрочность: 750 Н

IV．Операции

l Очистите кабель, снимите внешний и внутренний корпус, а также свободную контрактную трубку и смойте смазку, оставив волокно длиной 1,1–1,6 м и стальной сердечник диаметром 20–40 мм.

l Закрепите карту прижима кабеля и кабель, а также укрепите стальной сердечник кабеля.

l Проведите волокно в плавильный и соединительный лоток, прикрепите термоконтрактную трубку и расплавленную трубку к одному из соединительных волокон. После плавления и соединения волокна переместите термоконтрактную трубку и расплавленную трубку и закрепите армирующий стержень из нержавеющей (или кварцевой) сердцевины, убедитесь, что точка соединения находится в середине трубы корпуса. Нагрейте трубу, чтобы объединить две в одну. Поместите защищенное соединение в лоток для укладки волокон (один лоток может укладывать 12 жил).

l Равномерно уложите левое волокно в плавильный и соединительный лоток и зафиксируйте намоточное волокно нейлоновыми стяжками. Используйте лотки снизу вверх. После того, как все волокна были соединены, накройте верхний слой и зафиксируйте его.

l Расположите его и используйте заземляющий провод в соответствии с планом проекта.

Я закрываю крышку. Его можно установить на стену или горизонтально.

V. Упаковочный лист

Основной корпус клеммной коробки l: 1 шт. из ПВХ

l полировальная наждачная ткань: 1 шт.

л корпус волокна: 2~8 шт.

л галстук: 4 шт.
