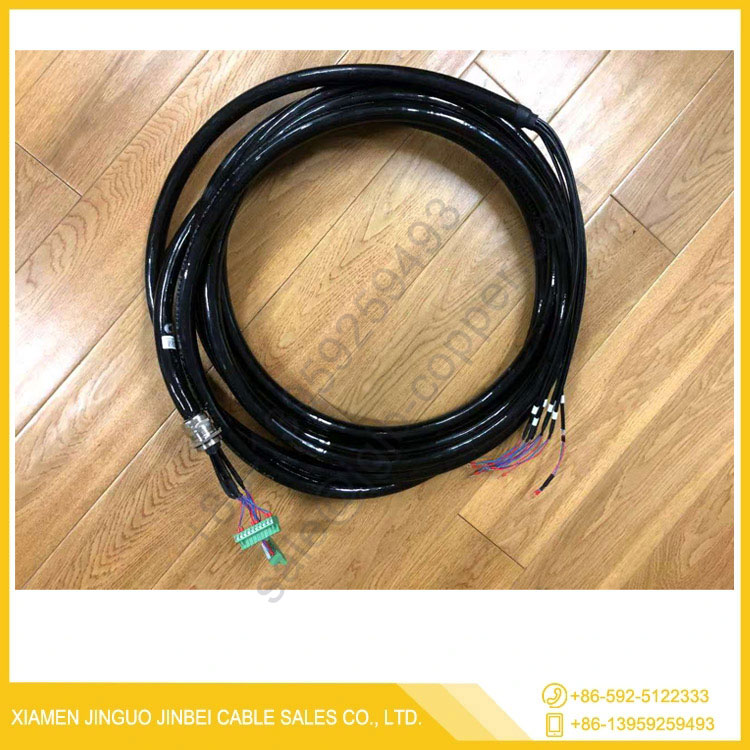

Компания Xiamen Jinguo jinbei Cable Sales Co., Ltd. тесно связана с темойКабель датчикапроизводительность в промышленных системах, где экранирование становится необходимым для предотвращения помех и шума в современных средах передачи сигналов.
Ожидается, что во многих системах автоматизации и энергетики кабель управления будет передавать стабильные сигналы даже в сильных электромагнитных условиях. В этой статье рассматривается, почему экранированные проводные конструкции широко применяются для обеспечения целостности сигнала и эксплуатационной стабильности в сложных промышленных приложениях.
Современные промышленные объекты редко бывают электрически «тихими». Электромагнитная активность присутствует повсюду — от ветряных турбин и распределительных устройств до корабельных диспетчерских и систем хранения энергии. Двигатели запускаются и останавливаются, преобразователи переключаются на высокой частоте, а крупные линии электропередач постоянно излучают электромагнитные поля.
A Кабель датчикаработа в таких условиях сталкивается с простой, но критической проблемой: нежелательные помехи могут исказить или ослабить передаваемый сигнал. Даже незначительные нарушения могут привести к неточным показаниям, задержке реакции или нестабильному поведению системы.
К распространенным источникам помех относятся:
- Частотно-регулируемые приводы (ЧРП), используемые для управления двигателем.
- Высоковольтное коммутационное оборудование
- Близлежащие силовые кабели, проходящие параллельно сигнальным линиям
- Системы беспроводной связи и радиочастотные устройства
- События переключения механического реле
Без надлежащей защиты контрольный кабель может легко уловить эти помехи, как антенна.
Экранирование действует как защитный барьер. Вместо того, чтобы позволять внешнему электромагнитному шуму проникать в проводник, он перенаправляет или поглощает помехи, сохраняя стабильность внутреннего сигнала. Это особенно важно в прецизионных системах мониторинга, где небольшие изменения напряжения представляют критические данные.
Экранированные конструкции — это не просто дополнительное усовершенствование — они часто необходимы в сложных условиях. Основная идея проста: изолировать путь прохождения сигнала от внешнего электрического воздействия.
В системах продуктов, разработанных компанией Xiamen Jinguo jinbei Cable Sales Co., Ltd., конструкции гибких кабелей управления часто включают концепции экранирования наряду с тонкими многожильными медными проводниками, соответствующими стандартам VDE0295 / IEC228 класса 5.
Современная экранированная конструкция обычно включает в себя:
- Тонкий многожильный медный проводник для гибкости.
- Изоляционный слой ТПЭ или ПВХ для механической и химической стойкости.
- Скрученное расположение сердечников для уменьшения перекрестных помех
- Металлический экранирующий слой (оплетка или фольга) для защиты от электромагнитных помех
- Прочная внешняя оболочка, устойчивая к движению и истиранию.
Эта многослойная структура гарантирует, что
может работать как в статических, так и в динамических условиях.
Выбор материала играет важную роль в долгосрочной стабильности:
- Соединения ТПЭ: отличная гибкость при низких температурах.
- Смеси ПВХ: сбалансированное соотношение цены и качества, химическая стойкость.
- Высокая эластичность изоляции: поддерживает повторяющиеся изгибы в движущихся системах.
Эти материалы помогают кабелю сохранять стабильные электрические характеристики даже после миллионов циклов движения.
Экранированные конструкции широко используются в системах, где надежность не подлежит обсуждению.
Типичные среды применения включают в себя:
- Системы генерации ветровой энергии
- Блоки мониторинга распределительных устройств
- Морские системы управления и навигации.
- Новые системы хранения и преобразования энергии.
- Автоматизированные механические производственные линии.
В этих сценарияхКабель датчикадолжен одновременно выдерживать вибрацию, движение и электрический шум.
В динамических установках, таких как системы буксировочных цепей, тросы неоднократно сгибаются и растягиваются. Продукты, разработанные для этих сред, часто выдерживают до 3 миллионов циклов изгиба, обеспечивая длительный срок службы без ухудшения качества сигнала.
| Особенность | Экранированная структура | Неэкранированная конструкция |
| сопротивление электромагнитным помехам | Высокий | Низкий |
| Стабильность сигнала | Сильный | Переменная |
| Механическая прочность | Улучшенный (с соответствующей оболочкой) | Базовый |
| Подходящие условия | Промышленный/высокошумный | Низкий уровень шума в помещении |
| Типичный срок службы движущихся систем | Долгосрочный (миллионы циклов) | Ограниченный |
Это сравнение показывает, почему экранирование стало стандартным требованием во многих приложениях.
Важным шагом вперед в кабельной инженерии является интеграция гибкости и экранирования. В системах движения кабели должны не только передавать сигналы, но и выдерживать непрерывное движение.
Ключевые характеристики усовершенствованных гибких конструкций включают в себя:
- Плотная скрутка изолированных жил для обеспечения механического баланса.
- Компактная геометрия кабеля для контролируемого изгиба
- Износостойкие внешние слои для снижения усталости поверхности.
- Совместимость с системами маршрутизации буксируемой цепи.
Эти функции позволяют ему поддерживать стабильную производительность даже в условиях высокочастотного движения.
Для обеспечения надежности многие промышленные кабели проходят испытания по международным стандартам и системам сертификации.
Общие критерии включают в себя:
- Структура проводника VDE0295/IEC228 класса 5
- Соответствие CE и TÜV по безопасности и производительности.
- Требования RoHS, обеспечивающие исключение запрещенных веществ
- EN50085-1 и EN50085-2-3 тестирование совместимости системы
Кроме того, изготовленные по индивидуальному заказу гибкие проводники и заземляющие провода, используемые в связанных системах, могут пройти сертификацию UL и одобрение классификационного общества, что поддерживает глобальное внедрение в регулируемых отраслях.
Электрический шум не всегда заметен, но его влияние можно измерить по нестабильности системы. Экранирование снижает шум посредством трех основных механизмов:
1. Отражение электромагнитных волн:Металлический экран отражает внешние электромагнитные поля в сторону от проводника.
2. Поглощение и заземление:Токи помех безопасно перенаправляются на заземляющие пути.
3. Уменьшение емкостной связи:Геометрия витой пары уменьшает внутреннее взаимодействие сигналов.
В совокупности эти механизмы гарантируют, чтоКабель датчикаобеспечивает постоянную целостность данных даже в зонах с высоким уровнем помех.
При проектировании или выборе кабельных систем для промышленных сред на производительность влияют несколько практических факторов:
- Среда установки (статическая или динамическая)
- Расстояние от высоковольтного оборудования
- Требуемый уровень чувствительности сигнала
- Механическое напряжение от систем движения
- Колебания температуры (от -40°C до +90°C в стационарных установках)
В гибких системах радиус изгиба также имеет решающее значение. Многие усовершенствованные конструкции позволяют:
- Мобильная установка: наружный диаметр 7,5×.
- Фиксированная установка: наружный диаметр 6×.
Эти параметры помогают предотвратить повреждение от внутреннего напряжения при длительной эксплуатации.
По мере того как отрасли переходят к автоматизации и интеграции возобновляемых источников энергии, надежность сигнала становится все более важной. Независимо от того, контролируете ли вы работу турбины или управляете последовательностями распределительных устройств, стабильная связь обеспечивает безопасность и эффективность системы.
Экранированные конструкции позволяют ему функционировать как стабильная «нервная система» в этих сложных инфраструктурах, снижая риск, вызванный непредсказуемыми электромагнитными условиями.
Экранированные проводные конструкции остаются ключевым решением для обеспечения стабильной передачи сигнала в электрически сложных средах. Сочетая тонкие многожильные проводники, гибкие изоляционные материалы и защитные экранирующие слои, современные кабельные системы обеспечивают долговечность и целостность сигнала в сложных условиях.
В практических применениях, от ветроэнергетических систем до устройств хранения энергии, такие продукты, как гибкий кабель управления по индивидуальному заказу и сопутствующие товары.Кабель датчикаРешения, разработанные компанией Xiamen Jinguo jinbei Cable Sales Co., Ltd., демонстрируют, как инженерное проектирование напрямую поддерживает надежную промышленную связь без прерываний и искажений.
