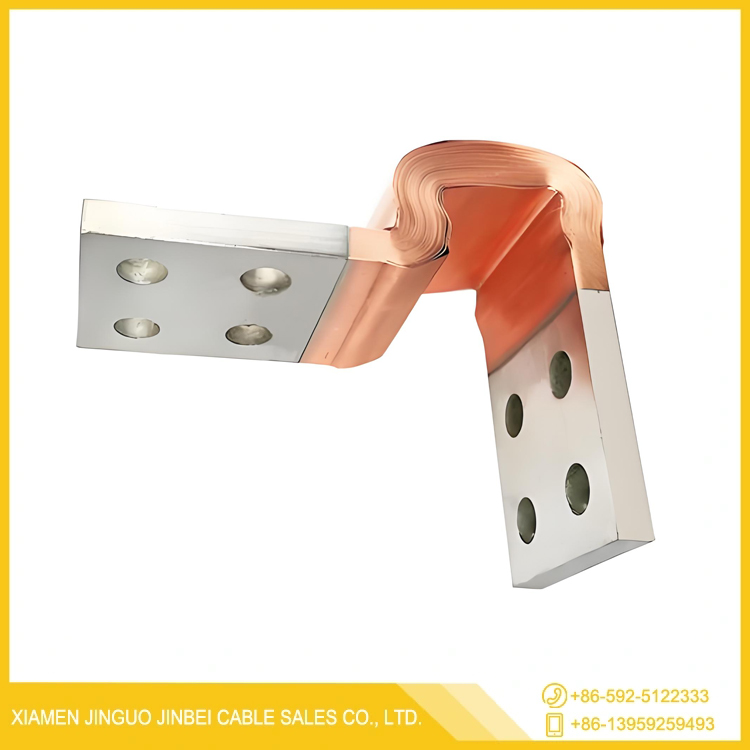

По мере ускорения глобального энергетического перехода и перехода электрооборудования к более высокой удельной мощности гибкие соединители с ламинированным медным покрытием и гибкие перемычки с ламинированным медным покрытием постепенно заменяют решения для жестких соединений благодаря их превосходной проводимости, виброустойчивости, усталостной стойкости и структурной гибкости, что делает их предметом отраслевых дискуссий.
Техническая суть обсуждаемых здесь основных продуктов — гибких медных ламинированных соединителей и производных от них перемычек — заключается в оптимизации традиционных методов соединения кабелей или жестких шин.
Типичные технические характеристики:
| Параметр | Диапазон значений |
|---|---|
| Чистота меди | ≥99,95% |
| Одиночная толщина фольги | 0,05–0,50 мм |
| Общая толщина соединителя | 2 мм – 50 мм (настраиваемый) |
| Текущая пропускная способность | 100 А – 10 000 А+ |
| Рабочая температура | от -40°С до +280°С |
| Электрическое сопротивление | ≤0,017241 Ом·мм²/м (стандарт из отожженной меди) |
| Диэлектрическая прочность | До 3000 В (в зависимости от изоляции) |
| Минимальный радиус изгиба | 5× толщина |
| Устойчивость к вибрации | Соответствует стандарту IEC 60068-2-6. |
В средах, подверженных вибрации, таких как новые аккумуляторные батареи, мощные инверторы и железнодорожный транспорт, традиционные жесткие соединения склонны к разрушению или повышенному контактному сопротивлению. Современные гибкие соединители из ламинированной меди, изготовленные с использованием многослойной медной фольги высокой чистоты с помощью технологии молекулярно-диффузионной сварки , достигают прочности на разрыв в зоне сварки, превышающей 90% основного материала.
Медные гибкие ремни могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика:
Диапазон длины: от 50 мм до 5000 мм.
Отделка выводов: голая медь, луженая, никелированная, посеребренная.
Изоляционная оболочка: ПВХ, силиконовая резина, термоусадочная трубка, арамидная бумага Nomex®.
Характеристики отверстий: Круглые, квадратные, с прорезями; Диаметры от M4 до M20
Оплетки: поперечное сечение 4–1200 мм², подходят для условий высокой гибкости и высокочастотной вибрации.
Ламинаты: поперечное сечение 10–2500 мм², подходят для сильноточных применений с низким импедансом.
С широким распространением платформ высокого напряжения 800 В в электромобилях и системах хранения энергии к разъемам предъявляются более высокие требования в отношении выдерживаемости напряжения, допустимой нагрузки по току и устойчивости к электрохимической коррозии. Гибкие перемычки из ламинированной меди с их низким импедансом (типовое значение <0,1 мОм/м) и высокими токоведущими характеристиками стали предпочтительным решением для подключения аккумуляторных модулей, инверторов и контроллеров двигателей.
Они обеспечивают стабильную передачу энергии при высокочастотном переключении и термоциклировании, сводя к минимуму падения напряжения и потери энергии. Их гибкая конструкция выдерживает механические вибрации и допуски сборки без ущерба для электрической целостности. Более того, ламинированная медная структура повышает усталостную устойчивость по сравнению с традиционными плоскими кабелями, продлевая срок службы в требовательных приложениях для электромобилей и возобновляемых источников энергии.
