Огнестойкий провод с низким содержанием дыма, без галогенов, 1 кВ, модель WDZR-RE 0,6/1 кВ, представляет собой силовой кабель, предназначенный для применений, требующих повышенной пожарной безопасности, защиты окружающей среды и стабильных электрических характеристик. Этот продукт, разработанный и поставляемый компанией Xiamen Jinguo Jinbei Cable Sales Co., Ltd., профессиональным производителем и поставщиком кабелей в Китае, поддерживает индивидуальные цвета и широкий диапазон размеров проводников, что делает его пригодным для распределительных устройств, ветроэнергетических систем, кораблей, а также новых проектов по производству энергии и ее накоплению.
Наш безгалогеновый огнестойкий провод с низким дымовыделением на напряжение 1 кВ (WDZR-RE 0,6/1 кВ) имеет малодымную, безгалогенную, огнестойкую изоляционную структуру в сочетании с высококачественными медными проводниками.
Будучи долгосрочным поставщиком распределительных устройств и ветроэнергетических установок по всему миру, мы уделяем особое внимание стабильному контролю качества, строгим стандартам испытаний и практической работе в реальных рабочих условиях, помогая клиентам снизить риски возгорания и повысить безопасность систем.

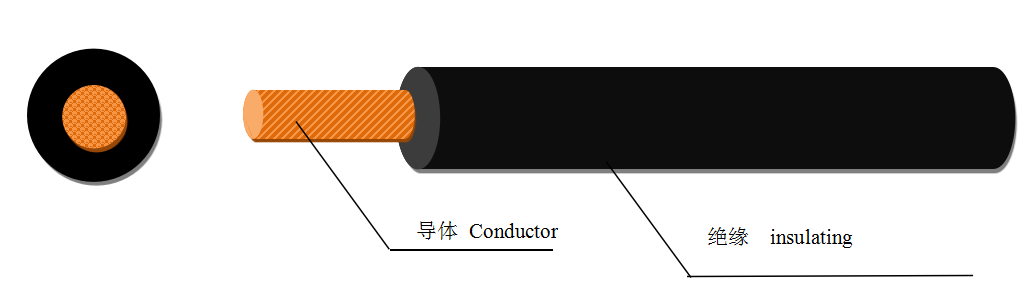

Проводник: голая медь или луженая медь.
Изоляция: Безгалогенный огнестойкий компаунд с низким дымовыделением.
Номинальное напряжение: 0,6/1 кВ
Номинальная температура: 90 ℃
Цвет: по индивидуальному заказу в соответствии с требованиями заказчика
Конструкция конструкции обеспечивает хорошую гибкость, однородность изоляции и длительный срок службы даже в условиях постоянной нагрузки.
| ТИП | ЗК-РВ-105℃ | ЦВЕТ | ИНДИВИДУАЛЬНЫЙ | ||||
| ЧЕРТЕЖ: Требования к испытаниям: 1. Внешний диаметр кабеля, внешний диаметр проводника. в пределах допуска. 2, Концентричность 3, правильная и четкая печать слов 4, 20 ℃ Сопротивление проводника в пределах допуска 5, упаковка аккуратная, без царапин | |||||||
| Дирижер | Изоляция | ||||||
| Площадь сечения мм2 | Внешний диаметр провода | сопротивление ≤Ом/км | толщина мм | О.Д. мм | |||
| ±0,004 мм | медь | Луженая медь | Средний | Минимум | Стандартный | управление процессом | |
| 0.5 | ≤ 0,21 | 39.0 | 40.1 | 0.6 | 0.44 | 2.5 | 2,1-2,2 |
| 0.75 | ≤ 0,21 | 26.0 | 26.7 | 0.6 | 0.44 | 2.7 | 2,3-2,4 |
| 1 | ≤ 0,21 | 19.5 | 20.0 | 0.6 | 0.44 | 2.8 | 2,5-2,6 |
| 1.5 | ≤ 0,26 | 13.3 | 13.7 | 0.7 | 0.53 | 3.4 | 3,0-3,1 |
| 2.5 | ≤ 0,26 | 7.98 | 8.21 | 0.8 | 0.62 | 4.1 | 3,6-3,7 |
| 4 | ≤ 0,31 | 4.95 | 5.09 | 0.8 | 0.62 | 4.8 | 4,2-4,3 |
| 6 | ≤ 0,31 | 3.30 | 3.39 | 0.8 | 0.62 | 5.3 | 4,8-5,0 |
| 10 | ≤ 0,41 | 1.91 | 1.95 | 1.0 | 0.80 | 6.8 | 6,4-6,6 |
| 16 | ≤ 0,41 | 1.21 | 1.24 | 1.0 | 0.80 | 8.1 | 7,6-7,8 |
| 25 | ≤ 0,41 | 0.780 | 0.795 | 1.2 | 0.98 | 10.2 | 9,2-9,5 |
| 35 | ≤ 0,41 | 0.554 | 0.565 | 1.2 | 0.98 | 11.7 | 10,3-10,6 |
| 50 | ≤ 0,41 | 0.386 | 0.393 | 1.4 | 1.16 | 13.9 | 12,3-12,6 |
| Тип | ЗК-РВ-105℃ | Цвет | ИНДИВИДУАЛЬНЫЙ | |
| Номинальная Теп. | 105℃ | |||
| Номинальный объем. | 0,5-1 мм2 300/500В | 1,5-50 мм2 450/750 В | ||
| искровое напряжение | 0,5-16 мм2 6кВ | 25-50 мм2 10кВ | ||
| Испытание всего кабеля на устойчивость к переменному напряжению | 2000В/5мин Без пробоя | 2500 В/5 мин. Без пробоя | ||
| предел прочности | Без старения ≥ 12,5 Н/мм2 | |||
| удлинение при разрыве | Без старения ≥ 125 % | |||
При воздействии огня малодымный, безгалогеновый, огнестойкий провод 1 кВ производит очень низкую плотность дыма и не выделяет коррозийные галогенные газы, что снижает повреждение оборудования и повышает безопасность персонала.
Стабильные электрические свойства
Сопротивление проводника строго контролируется при температуре 20 ℃.
Равномерная толщина изоляции и отличная концентричность
Надежная токовая нагрузка для длительной эксплуатации.
Строгие испытания на пламя и напряжение
Испытание на устойчивость к переменному напряжению: 3500 В / 5 минут, без пробоя
Стандарты контроля качества
Каждый бездымный, безгалогенный, огнестойкий провод на напряжение 1 кВ производится и проверяется в соответствии со строгими процедурами контроля качества:
Внешний диаметр кабеля и дирижер О.Д. в пределах допуска
Соцентричность соответствует стандартным требованиям
Печать четкая, правильная и полная.
Сопротивление проводника проверено при 20 ℃
Упаковка аккуратная, без царапин и спутанных проводов.
Системы силового распределительного устройства
Оборудование для производства ветровой энергии
Хранение энергии и новые энергетические системы
Морские и корабельные электрические системы
Промышленные электрораспределительные установки
Более 20 лет опыта производства и поставок кабеля.
Долгосрочный поставщик ведущих европейских компаний по производству распределительных устройств.
Продукты, широко используемые в ветроэнергетических, морских проектах и проектах по хранению энергии.
Множество сертификатов, включая UL, AS5000 и одобрения классификационных обществ.
Комплексное контрольное оборудование для обеспечения стабильного качества
